AAL vrstva



Hlavnou úlohou ATM adaptačnej vrstvy je sprostredkovať služby ATM vrstvy vyšším, užívateľským vrstvám. AAL tak izoluje vyššie vrstvy od špecifických charakteristík ATM vrstvy mapovaním PDU vyšších vrstiev do informačného poľa ATM bunky a naopak. AAL vrstva podporuje viac protokolov a je závislá na poskytovaných službách.

Sú definované 4 základné triedy služieb :

Trieda A B C D
Potreba synchronizácie
áno
nie
Bitová rýchlosť
konštantná
variabilná
Mód spojovania
spojovo orientovaný
nespojovo orientovaný

Tab. Typy tried a ich charakteristiky


Ďaľšie triedy služieb sú navrhované v ATM Forum a majú pracovné názvy X a Y. V skutočnosti ich je možné zaradiť pod triedu C, pretože sú spojovo orientované, majú variabilnú rýchlosť prenosu a nevyžadujú synchronizáciu. Používajú protokol typu 5.

Podtrieda X - je pracovný názov pre služby UBR (Unassigned Bit Rate), t.j. služby s neoznačenou bitovou rýchlosťou.
Podtrieda Y - je pracovný názov pre služby ABR (Assigned Bit Rate).Sú to služby transportované cez ATM sieť, ak je pre nich voľná kapacita v multiplexe.

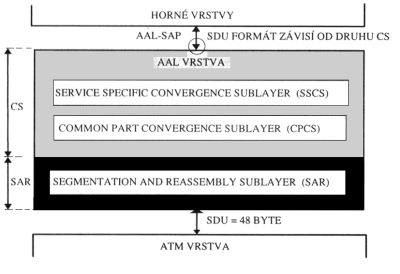

Obr. Všeobecná štruktúra AAL vrstvy


SAR podrvstva (Segmentation and Reassembly Sublayer) spracúvava informáciu z vyššej podvrstvy tak, aby mala formát informačného poľa ATM bunky (segmentation) a spätne rekonštruuje informáciu z ATM bunky (reassembling).
Konvergenčná podvrstva (Convergence Sublayer) vykonáva prídavné funkcie ako multiplexovanie, detekciu straty buniek alebo obnovenie časovania. Delí sa na časť závislú od služieb (SSCS) a spoločnú časť (CPCS).

V súčasnosti sú definované tieto AAL protokoly :
