AAL typ 3/4

Tento protokol podporuje viacero služieb a môže pracovať v 2 základných módoch :

• Message Mode
  AAL-SDU prechádzajú cez AAL rozhranie presne vo veľkosti jednej AAL-IDU (Interface Data Unit). SDU môžu mať pevnú, alebo variabilnú veľkosť.
  V prípade SDU malej veľkosti sa aplikuje v SSCS funkcia Blocking/Deblocking.
  V prípade variabilnej veľkosti sa môže aplikovať funkcia Segmentation/Reassembling.


• Streaming Mode
  AAL-SDU prechádzajú cez AAL rozhranie ako jedna AAL-IDU. SDU majú variabilnú veľkosť.


Oba módy môžu pri peer-to-peer komunikácii pracovať s istenou prevádzkou (Assured Operation) alebo s neistenou prev. (Unassured Operation), keď môže dôjsť k strate informácií.
Spojenie pomocou AAL 3/4 je point-to-point, alebo point-to-multipoint. Je tiež možné viacnásobné AAL spojenie v rámci jedného ATM spojenia multiplexovaním v AAL.

SAR podvrstva

SAR podvrstva prijíma od CS podvrstvy variabilnú veľkosť SDU. Tú segmentuje ju na 44 byte SAR-PDU a pridáva k nim hlavičku 2 byte a koniec 2 byte. Tým vytvára SAR-PDU pre ATM vrstvu (48 byte).
ST určuje, či daná SAR-PDU je úvodný, stredový alebo koncový segment zo segmentovanej CPCS-PDU.
SN čísluje modulo 16 po sebe idúce SAR-PDU a v prijímači sa ním kontroluje súslednosť (kontinuita) medzi SAR-PDU.
MID slúži k identifikácii viacerých AAL spojení v rámci jedného ATM spojenia. Má význam pri nespojovo-orientovaných aplikáciách.
CRC slúži na ochranu proti chybám. Je použitý generačný polynóm x¹⁰ + x⁹ + x⁵ + x⁴ + x + 1.

CPCS podvrstva

Hlavnou úlohou je podporovať služby tried C a D. Pre triedu D už nie je potrebná vrchnejšia vrstva SSCP.
CPCS umožňuje prenos rámcov s dĺžkou 1 do 65535 byte s možnosťou ďaľšieho rozšírenia a pracuje v message móde alebo streaming móde.

CPI (Common Part Indicator) slúži ako počítadlo, pomocou ktorého sa dápredĺžiť v budúcnosti dĺžka CPCS-PDU.
Btag a Etag (Beginning/End Tag) kontrolujú spolupatričnosť hlavičky a konca. Vysielač do nich vloží tú istú hodnotu a prijímač ju kontroluje. Čísluje sa modulo 256.
BASize (Buffer Allocation Size) oznamuje prijímacej peer entite, aký veľký buffer si má rezervovať pre prijatie CPCS-SDU. Maximálna dĺžka je daná súčinom BASize * CPI.
PAD (Padding) sa vkladá medzi inform. pole a koniec tak, aby spolu s inf. poľom tvorilo celistvý násobok 4.
AL (Alignment) neprenáša nič a slúži len na predĺženie konca na 32 bitov.

SSCS podvrstva

Táto časť je užívateľsky závislá a protokol je daný druhom poskytnutej služby.

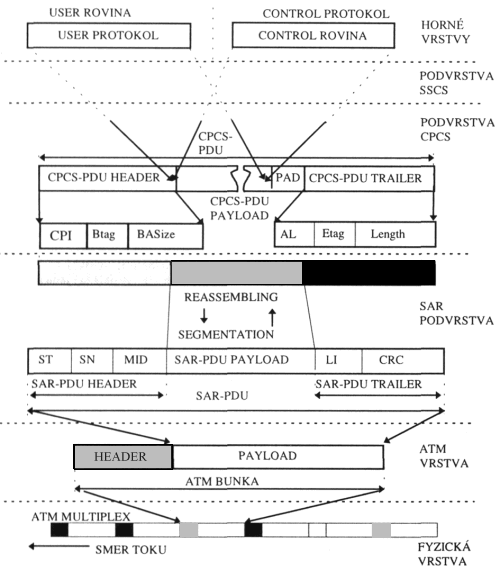

Obr. Celková protokolová štruktúra AAL 3/4
