Protokol 5 je modifikáciou protokolu typu 3/4, avšak nepodporuje
multiplexovanie spojení v AAL. Ak sa vyžaduje, tak sa musí spraviť v
užívateľskej časti CS (SSCS).
Zmyslom protokolu AAL5 je efektívnejšie spracovávanie služieb triedy C. Ide
hlavne o rýchlu dátovú komunikáciu, ked nie je žiaduci rozsiahly processing.
SAR podvrstva
SAR podvrstva akceptuje od CS podvrstvy variabilnú veľkosť SDU. Prijíma 48 byte-ov
z CPCS a posiela 48 bajtov SAR-PDU do ATM vrstvy.
SAR-PDU má jednoduchú štruktúru bez jednotlivých polí. Keďže vykonáva segmentačnú
funkciu, musí byť označené o aký segment z CPCS-PDU ide.
PT označuje segment (0 - počiatočný/stredový, 1 - koncový). Má end-to-end
charakter a je časťou hlavičky ATM bunky. V SAR-PDU nie je indikátor dĺžky a
tak CPCS musí dodávať celistvý násobok 48 bajtov.
CPCS podvrstva

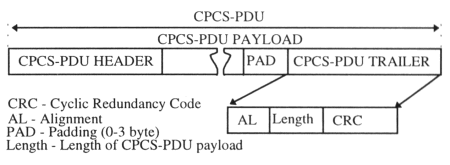

CPCS umožňuje prenos rámcov s dĺžkou 1 do 65535 bajtov a pracuje v message móde
alebo streaming móde. CPCS pridáva k inform. poľu hlavičku (header) a koniec(trailer).
Potreba použitia hlavičky je ešte predmetom štúdia a nie je zatiaľ štandardizovaná.
Koniec je tvorený poslednými 8 bajtami CPCS-PDU.
PAD vypĺňa informačné pole, ak nemá potrebnú dĺžku (0-47 byte).
AL pôvodne malo dopĺňať koniec na veľkosť 8 byte. Najnovšie sa delí
na 2 časti. Prvé pole je UU (User-to-User), ktoré dovoľuje transparentne prenášať
informáciu medzi užívateľmi. Druhé pole je CF (Convergence Function).
Length nesie dĺžku inform. poľa. V prijímači sa pomocou neho rozoznávajú
užitočné byte a detekuje sa strata informácie.
CRC slúži na ochranu proti chybám a počíta sa nad celou CPCS-PDU.
Je použitý generačný polynóm x32
+ x26 + x23 + x22 + x16 + x12
+ x11 + x10 + x9 + x7 + x5
+ x4 + x2 + x + 1.
SSCS podvrstva
Táto časť je užívateľsky závislá a protokol je daný druhom poskytnutej služby.
