AAL typ 1

Protokol 1 predstavuje emuláciu módu prepájania okruhov, ktorý slúži na prenos audio a video signálu s konštantnou prenosovou rýchlosťou.

SAR podvrstva

SAR podvrstva prijíma od CS podvrstvy 47 byte dát, pridá k nim hlavičku (header) a vytvára tak SAR-PDU pre ATM vrstvu.
Hlavička SAR vrstvy sa delí na:

• SN (Sequence number) - slúži na indikáciu CS podvrstve pre prípad straty, alebo zle vloženej SAR-PDU. 3-bitové pole počítadla sekvencií (Sequence Count Field) označuje za sebou idúce SAR-PDU v móde modulo 8. CSI bit nesie indikáciu z CS podvrstvy a môže byť použitý aj na prenos synchronizačnej informácie.


• SNP (Sequence Number Protection) - používa 3 bity na ochranný CRC kód (generačný polynóm x³ + x + 1) pre ochranu SN poľa a jeden bit pre paritnú ochranu ostatných siedmich bitov v hlavičke.

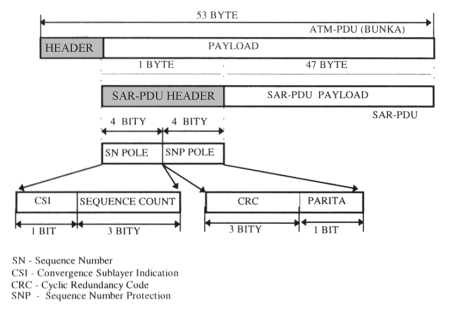

Obr. Protokol SAR podvrstvy

CS podvrstva

Nie je členená, funkcie CS podvrstvy sú :

• Spracovanie oneskorenia buniek - dodávanie AAL-SDU s konštantnou rýchlosťou.


• Spracovanie sekvencie - podľa SN sa kontroluje poradie SAR-PDU a vyhodnocujú sa cykly. Zabezpečuje mechanizmus pre obnovenie taktu u užívateľa.


• Prenos informácie o štruktúre - medzi zdrojom a cieľom informácií.


• Korekcia chýb - pomocou prekladania bytov pre video a hi-fi audio prenos.


• Generovanie správ - o stave end-to-end spojenia z pohľadu AAL.
