Formát ATM bunky

ATM prenáša informácie v paketoch fixnej dĺžky, nazývaných bunky (cell) o dĺžke 53 bytov. Prvých 5 bytov tvorí hlavičku (header), zvyšných 48 bytov nesie vlastnú užitočnú informáciu (payload). Konštantná dĺžka bunky podstatne uľahčuje smerovanie bunky v spojovacích uzloch siete - prepínačoch, je veľmi výhodná pre audio a video signály, ktoré sú citlivé na oneskorenia v sieti, napríklad spôsobené pri iných typoch sietí prechodom dlhších paketov cez sieť a pod.

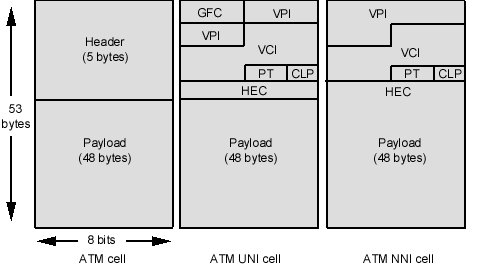

Obr. Základný formát ATM bunky

• UNI formát - používa sa pri komunikácii na UNI rozhraní


• NNI formát - používa sa pri komunikácii medzi ATM prepínačmi

Obr. Formát hlavičiek ATM bunky

• Generic Flow Control (GFC) - dĺžka 4 bity (len v UNI), poskytuje lokálne funkcie, ako je identifikácia viacerých staníc, ktoré zdieľajú jedno ATM rozhranie. Normálne sa však nevyužíva a má štandardnú hodnotu. GFC sa netransportuje cez sieť, nemá význam v NNI.


• Virtual Path Identifier (VPI) - 8 bitov (UNI) alebo 12 bitov (NNI), v spojení s VCI špecifikuje nasledujúci cieľ bunky pri prechode sieťou ATM prepínačov na ceste do koncového zariadenia. (viď ATM vrstva)


• Virtual Channel Identifier (VCI) - 16 bitov, v spojení s VPI špecifikuje nasledujúci cieľ bunky pri prechode sieťou ATM prepínačov na ceste do koncového zariadenia. (viď ATM vrstva)


• Payload Type (PT) - 3 bity, 1. bit indikuje, či bunka nesie užívateľské alebo sieťové dáta. Ak ide o sieťové OAM (Operation and Maintanance) bunky, sú spracúvané sieťou. Ak ide o užívateľské dáta, 2. bit indikuje zahltenie a 3. bit označuje, či je to posledná bunka jednoho AAL5 rámca.


• Cell Loss Priority (CLP) - 1 bit, označuje, či má byť bunka v prípade zahltenia zahodená. Bunky s CLP = 1 sú prednostne zahadzované pred bunkami s CLP = 0. Využívané hlavne pri prenose video a audio signálu. (Bunky obsahujúce synchronizačné alebo snímkové impulzy sa označia vyššou prioritou (CLP=0))


• Header Error Control (HEC) - 8 bitov, zabezpečenie hlavičky proti chybám. Používa sa cyklický kód s generačným polynómom x⁸ + x² + x + 1. Kód je schopný opraviť jednu chybu. Vytvára ďalej mechanizmus na rozoznávanie hraníc buniek v ATM multiplexe.

V princípe rozoznávame nasledovné typy buniek :

• informačné bunky (assigned cells) - užívateľské a signalizačné informácie


• prázdne bunky (unassigned, idle cells)


• meta-signalizačné bunky (meta-signalling cells) - pre riadenie signalizácie


• údržbové bunky (PLOAM cells) - pre správu fyzickej vrstvy
