Protokolový referenčný model ATM

ATM architektúra používa logický model na opis svojej funkcionality, ktorá korešponduje s fyzickou vrstvou a časťou linkovej vrstvy OSI referenčného modelu.
Model je logicky členený na vrstvy a roviny, kde každá rovina má svoju špecifickú funkciu.

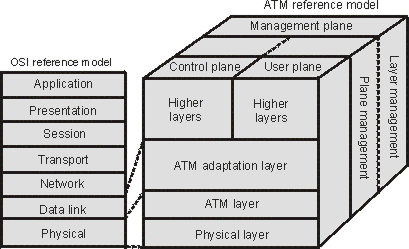

Obr. ATM referečný model vo vzťahu k OSI ref. modelu

Roviny modelu (planes) sú:

• Control Plane - riadi zostavenie, zrušenie spojenia a priebeh komunikácie.


• User Plane - riadi prenos dát medzi užívateľmi, t.j. informačný tok.


• Management Plane - zabezpečuje monitorovanie a dohľad nad sieťou, delí sa na :


  • Layer Management - riadi tok servisných OAM (Operation and Maintenance) informácií, meta-signalizáciu a vrstovo špecfické funkcie (detekcia protokolových chýb, atď).


  • Plane Management - riadi systém ako celok a určuje koordináciu medzi všetkými rovinami.



Vrstvy modelu (layers) sú:

• Physical Layer - rovnako ako pri OSI referenčnom modeli, fyzická vrstva riadi prístup a prenos na fyzickom médiu.


• ATM Layer - v spojení s ATM adaptačnou vrstvou, ATM vrstva je zhruba porovnateľná s linkovou vrstvou OSI modelu. Zodpovedá za vytváranie spojení a prenos buniek cez ATM sieť, pričom spracúva informácie v hlavičke buniek.


• ATM Adaptation Layer (AAL) - jej úlohou je sprostredkovať ATM služby vyšším vrstvám a izolovanie týchto vrstiev od špecifických charakteristík ATM vrstvy. Je závislá na poskytovaných službách.


• Higher Layers - sú užívateľsky závislé, prijímajú užívateľské dáta a predávajú ich AAL vrstve.
