Emulácia okruhov

Neštrukturovaná emulácia okruhov je ATM Fórom špecifikovaná CBR metóda na prenos kompletného T1 alebo E1 okruhu medzi dvoma uzlami siete. Tento typ spojenia môže byť použitý typicky na end-to-end transparentný prenos okruhov, napríklad medzi TDM multiplexormi, alebo PABX ústredňami.

Tento spôsob prenosu hlasu v ATM je z ďaleka najjednoduchšie aplikovateľný, ale je neefektívny z dvoch dôvodov:

• Podpora emulovaného okruhu v ATM sieti vyžaduje podstatne širšie pásmo, než je efektívne. Kôli hlavičke v ATM bunke a na úrovni AAL1 vyžaduje ATM spojenie vždy asi o 12% viac, ako je treba pre samotný okruh. Napríklad 1,536 Mbps DS1 okruh prenášaný v ATM, potrebuje 1,73 Mbps ATM pásmo.


• Emulovaný T1/E1 okruh je typicky konfigurovaný ako permanentný virtuálny okruh,ktorý je aktívny i vtedy, ak sa neprenášajú dáta, alebo hlas. Ak teda napríklad emulovaný T1/E1 okruh prepája dve digitálne PABX, pásmo je permanentne alokované i pri nulovej prevádzke. Šírka pásma sa teda nevie prispôsobiť požiadavkám aplikácií a topológii siete.

Táto jednoduchá, ale neefektívna a málo pružná metóda prenosu T1/E1 kanálov vôbec nezohľadňuje náporový charakter prevádzky väčšiny LAN sietí. Nielen že sú jej nároky na šírku pásma priveľké, ale taktiež nevyužíva výhody štatistického multiplexovania, čo je jeden z kľúčových faktorov migrácie do ATM.

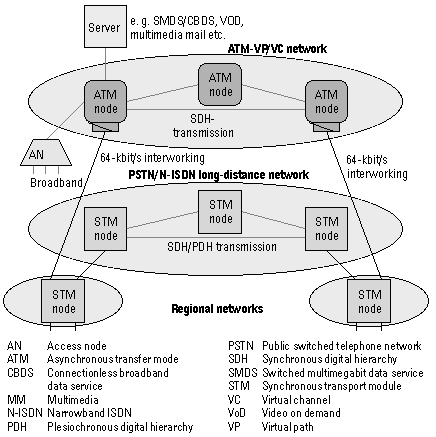

Namapovanie kompletného primárneho PCM-30 (2Mbps) toku - dnes bežne používaného rozhrania - na ATM VCC prepojenie (Virtual Channel Connection) spôsobí len asi 0.5 ms oneskorenie, čo má jednoznačne pozitívny vplyv na výsledné celkové oneskorenie takéhoto STM-ATM prevodu. Na druhej strane, takáto schéma povoľuje smerovanie len kompletného 2Mbps toku (teda zväzku 30-ich kanálov) a nie samostatných, 64 kbps kanálov. Z tohoto dôvod je táto stratégia odporúčaná hlavne na prepojenie medzi STM ústredňami. Výsledná architektúra siete potom vyzerá nasledovne:

PDH a SDH prenosové systémy prepájajú ATM uzly, ktoré tvoria sieť virtuálnych ciest (VP - Virtual Path) a virtuálnych kanálov (VC - Virtual Channel). VP/VC sieť je potom infraštruktúrou pre všetky ponúkané služby (ponúkané pevnými linkami, alebo dial-up pripojením). Všetky ostatné služby môžu byť poskytované špecifickými funkčnými jednotkami (servermi), ktoré operujú nad VP/VC infraštruktúrou ATM. Tieto servery sú potom použité napríklad pre dátové služby bez spojovej orientácie (SMDS/CBDS), všetky typy interaktívnych služieb (VoD, teleshopping, telelearning) a aj multimédiá. Úzkopásmové ISDN služby môžu byť poskytované prostredníctvom konvenčných ISDN ústrední, ktoré sú navzájom prepojené využívajúc prenos 2 Mbps cez ATM-VC.

Takáto multimediálna a multiservisná sieť vytvára potenciál pre ďalší rast ATM-VC/VP infraštruktúry vhodnej pre všetky typy služieb. Prídavné služby môžu byť implementované prakticky v momente vzniku dopytu, jednoduchým pridaním požadovaných modulov do siete, podľa potrieb zákazníka.
